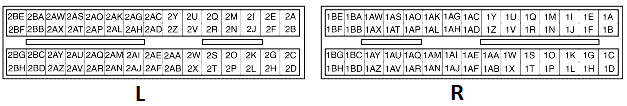

ECM CONNECTOR

          CONNECTOR 2 [L]                        CONNECTOR 1 [R]

2G

IGT1

1A

MAINRLYIN

2H

IGT4

1B

MAINRLYIN

2K

IGT2

1C

VBATT

2L

IGT3

1E

GND

2W

CKP

1F

GND

2AM

CMP

1G

GND

2AZ

INJ4

1Q

MAINRLYOUT[NEG]

2BB

INJ1

1R

FAN CTRL

2BC

INJ2

1AI

CAN-L

2BD

INJ3

1AM

CAN-H



1AY

IGNSW



1BE

GND



1BG

F/P[NEG] IMMO

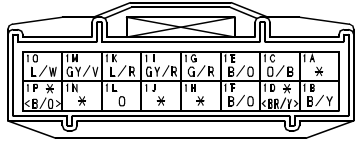

INSTRUMENT CLUSTER CONNECTOR-1


1A

1B

1C

VBATT

1D

1E

GND

1F

1G

IGNSW

1H

1I

CAN-H

1J

1K

CAN-L

1L

1M

1N

1O

1P

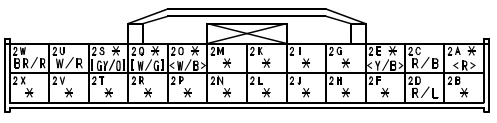

INSTRUMENT CLUSTER CONNECTOR-2

2A

2B

2C

2D

2E

2F

2G

2H

2I

2J

2K

2L

2M

2N

2O

2P

2Q

ANTENNA-PIN-A

2R

2S

ANTENNA-PIN-B

2T

2U

2V

2W

2X


ANTENNA IMMOBILIZER CONNECTOR


A

CLUSTER-2Q

B

CLUSTER-2S

C

GND

D

IGNSW
